MOTORES DE CORRIENTE CONTINUA






Elementos de un sistema  de accionamiento

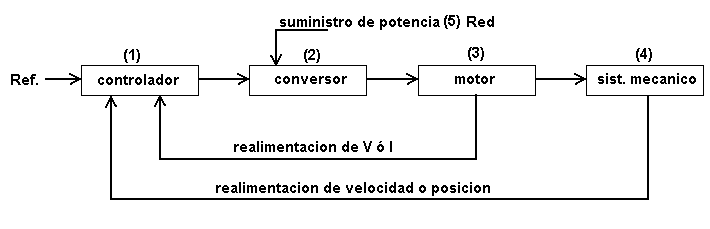

      Fig. Nº 7. Diagrama en bloque de un sistema de accionamiento.

Los principales elementos que componen un sistema de accionamiento son:



(1) Controlador: Regula las variables de V e I.

(2) Conversor.

(3) Motor: Realiza el trabajo, mueve la carga que se desea accionar.

(4) Sistema mecánico: Lo que uno quiere accionar.

(5) Suministro de potencia: Red



Ø      Inicialmente solo se conoce (4) y (5) y los elementos (1), (2) y (3) deben ser seleccionados por el ingeniero.

Ø      El sistema mecánico es una carga para el motor y es visto por este motor según el torque que se debe aplicar para impulsarlo a distintas velocidades.

  Ref.[5]
