MOTORES DE INDUCCION






  PARTIDA REACTOR

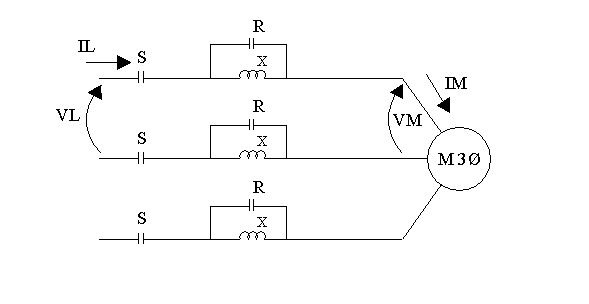

Fig. Nº 36. Circuito fuerza partida con reactor de motor inducción.

Tal como se observa en la fig. nº 36 al inicio se cierran los contactos S y después de alcanzar la velocidad nominal se cierran los contactos R.

Equivalente por fase.

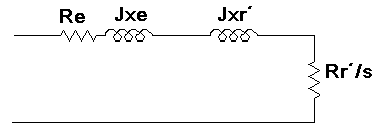

Fig. Nº 37. Circuito equivalente simplificado motor inducción.

 Si  definimos tap





Valores típicos de tap: 0.9; 0.8; 0.65.

Valores muy bajos de tap son inconvenientes ya que Torque = a * V2



Corriente en la partida

Ip,x = tap * Ip (plena tensión)     (1)

IL,x =   Ip,x (R abierto)               (2)



Reemplazando (1) en (2)

IL,x = tap * Ip

La corriente de partida se reduce en un factor tap.



 Torque en la partida

T,x = Tap2 * Tp (plena tensión)



Tolerancias en la tensión

Según norma  IEC- 54  el motor eléctrico de inducción debe ser capaz de funcionar de manera satisfactoria cuando se alimenta con tensiones hasta 10 % por encima o por debajo de la tensión nominal, siempre que la frecuencia sea la nominal. Si hubiera simultáneamente variación en la frecuencia, la tolerancia de variación de tensión es reducida de manera que la suma de las 2 variaciones (tensión y frecuencia) no pase del 10 %.

El efecto aproximado de la variación de tensión sobre las características del motor se muestra en la tabla nº 2.

   Tabla nº 2. Efectos de la variación de tensión sobre un motor de inducción.

Desempeño del motor

Tensión 20% sobre la nominal

Tensión 10% sobre la nominal

Tensión 10% bajo la nominal

Par de arranque y par máx.

Aumenta 44%

Aumenta 21 %

Disminuye 19 %

Corriente de arranque

Aumenta 25 %

Aumenta 10 a 12 %

Disminuye 10 a 12 %

Corriente a plena carga

Disminuye 11 %

Disminuye 7 %

Aumenta 11 %

Deslizamiento

Disminuye 30 %

Disminuye 17 %

Aumenta 23 %

Velocidad

Aumenta 1,5 %

Aumenta 1 %

Disminuye 1.5 %

Rendimiento

Aumento pequeño

Aumenta 1 %

Disminuye 2%

Factor de potencia

Disminuye 5 a 15 %

Disminuye 3 %

Aumenta 1 %

Temperatura

Disminuye 5º C

Disminuye 3 ºC

Aumenta 6 %

Ruido magnético sin carga

Aumento perceptible

Aumento ligero

Disminución ligera



Ref.[4] y [17]
