Corriente alterna senoidal |
| UNA BOBINA CONCENTRADA DE DOS POLOS |
Estator de dos polos que muestra una bobina concentrada recorrida, por una corriente Alterna senoidal con sus respectivas líneas de campo magnético
|
Corriente alterna senoidal |
Una bobina concentrada de dos
polos
con sus respectivas líneas de
campo magnético
| UNA BOBINA DISTRIBUIDA DE DOS POLOS |
Estator de dos polos que muestra una bobina distribuida recorrida, por una corriente alterna senoidal con sus respectivas líneas de campo magnético.
| Corriente alterna senoidal |
Una bobina distribuida de dos polos,
de doble capa, con sus respectivas
líneas de campo magnético.
| UNA BOBINA CONCENTRADA DE CUATRO POLOS |
Estator de cuatro polos que muestra una bobina concentrada recorrida, por una corriente Alterna senoidal con sus respectivas líneas de campo magnético.
|
Corriente alterna senoidal |
Una bobina concentrada de cuatro polos,
con sus respectivas líneas de
campo
magnético.
| CAMPO MAGNÉTICO ROTATORIO DE DOS Y CUATRO POLOS |

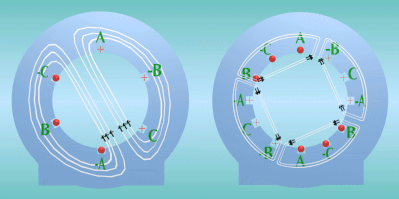

Estator con dos y cuatro polos con tres bobinas recorridas por corrientes trifásicas de igual magnitud y desfasadas en 120º eléctricos.
 |
Sistema de corrientes trifásicas de igual magnitud y desfasadas en 120º eléctricos. |
La corriente senoidal ia circula por la
fase A (bobina de lados A,-A)
La corriente senoidal ib circula por la fase B (bobina de lados B,-B)
La corriente senoidal ic circula por la fase C (bobina de lados C,-C)
| VECTOR REPRESENTATIVO DE LA FMM. TOTAL |
Estator de dos polos con un devanado trifásico y concentrado, recorrido por corrientes trifásicas de igual magnitud y desfasadas en 120º eléctricos.
|
Sistema de corrientes trifásicas de igual magnitud y desfasadas en 120º eléctricos. |
La corriente senoidal ia circula por la
fase A (bobina de lados A,-A)
La corriente senoidal ib circula por la fase B (bobina de lados B,-B)
La corriente senoidal ic circula por la fase C (bobina de lados C,-C)
| CURVAS DE FMM. DEL ESTATOR |
la suma de las tres fuerzas magnetomotrices alternas,desfasadas en el espacio, provoca una fuerza magnetomotriz resultante que se desplaza en el entrehierro.
 |
FIGURA 1 |
| FIGURA 2 | |
| FIGURA 3 | |
| FIGURA 4 |

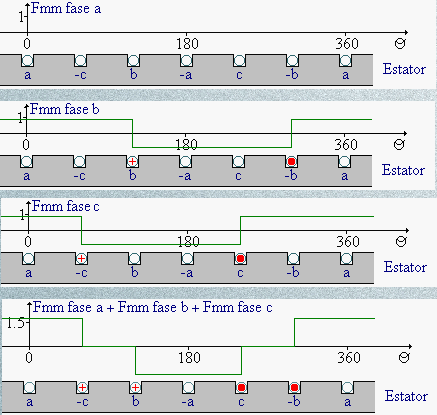

La figura 1, 2, 3 representan ondas de fuerzas magnetomotrices (Fmm) cuando circulan corrientes senoidales por las bobinas de los lados A,-A; B,-B; C,-C respectivamente,como se muestra en la animación anterior.
Observe que la sumatoria de las fuerzas magnetomotrices de la fase a,b y c origina una fmm rotatoria. Véase la animación anterior.
| CURVA DEL CAMPO MAGNÉTICO ROTATORIO |
Campo magnético rotatorio en un estator de dos polos con un devanado trifásico, recorridas por corrientes trifásicas de igual magnitud y desfasadas en 120º eléctricos.
Sistema de corrientes trifásicas de igual magnitud y desfasadas en 120º eléctricos |

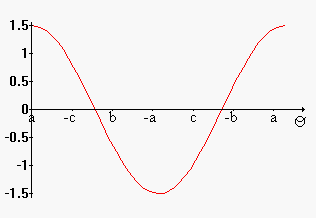

En la figura se puede apreciar que el campo magnético tiene forma senoidal, y su amplitud es constante e igual a 1,5 veces la amplitud de una fase cualquiera.
Se puede observar además que es rotatorio.
