| Estator y sus Bobinas |
Las máquinas de inducción tienen una parte estacionaria, la cual se conoce como Estator y una parte rotatoria llamada Rotor.
 |

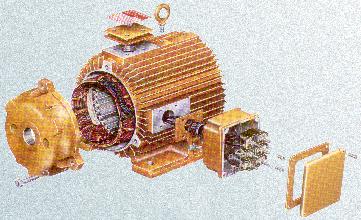

El estator está hecho de láminas de acero circulares con ranuras a lo largo de su periferia interior. Los lados de las bobinas se localizan en estas ranuras. En la práctica, por supuesto, el bobinado consistirá de varias bobinas distribuidas a lo largo de la periferia. |
| Estator y sus bobinas |
| Rotor tipo jaula |
El rotor tipo jaula consiste en una serie de barras conductoras, colocadas en ranuras talladas en la cara del rotor y con sus extremos puestos en corto, por medio de anillos de cortocircuito. se caracteriza por su robustez, sencillez y economía. Es el más empleado.
|
|
| Rotor tipo jaula de ardilla |
Se muestra un corte
transversal de una máquina
trifásica de inducción rotor jaula de ardilla,
donde se aprecia el movimiento del rotor
con todos
sus componentes.
| Rotor bobinado de una máquina trifásica de inducción |
El rotor bobinado está provisto con bobinas similares a aquellas del estator con el cual está asociado. El rotor debe bobinarse con el mismo número de polos que el estator.
 |
| Rotor bobinado trifásico |
Se muestra un corte
transversal de una máquina
trifásica de inducción rotor bobinado, donde se
aprecia el movimiento rotacional con todos sus
componentes.
